现代离网和应急电源系统需要将稳定的交流转换、集成电池充电和全面的电气保护结合在一起的硬件。本文探讨了一体式逆变器充电器硬件的核心功能、实际部署场景、内置保护机制和通信功能，帮助系统构建商和最终用户了解为远程位置、移动安装和家庭备份应用选择组合式直流-交流电源转换单元时的关键标准。

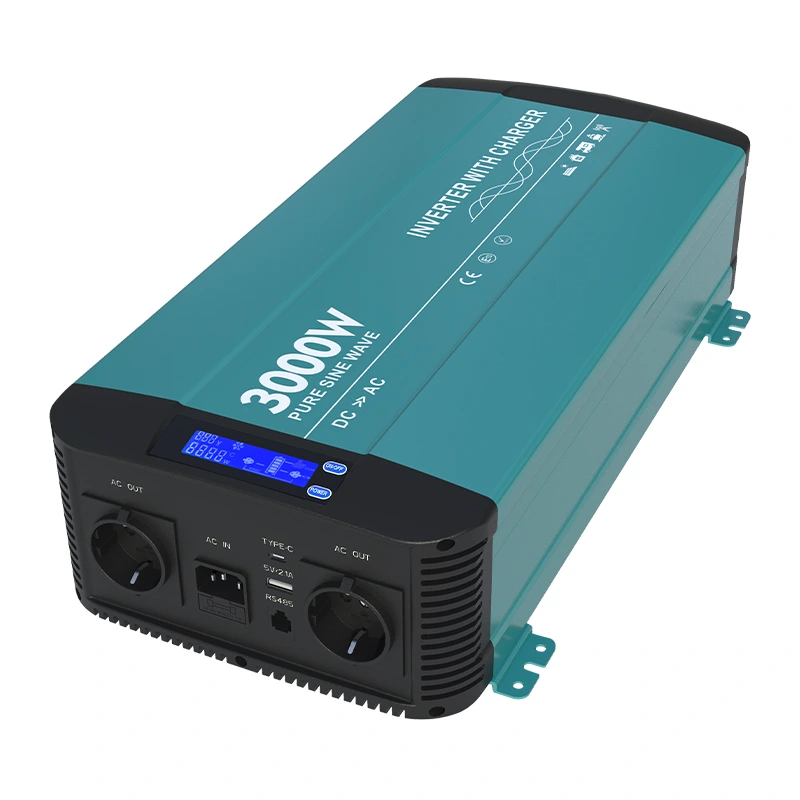

许多远程电源装置在协调单独的逆变器和外部电池充电器时面临挑战，因为不匹配的时序或不兼容的电压阈值可能会降低电池的健康状况并降低整体系统的稳定性。3000w纯正弦波逆变器带充电器 HK3000PC将直流-交流逆变和交流-直流电池充电合并在一个紧凑的机箱内，消除了离网、移动或备用电源项目协调多个分立电源组件的复杂性。一体式装置简化了布线布局并减少了能源链内的故障点，这为使用露营车设置、远程工作地点和住宅备用配置的用户带来了切实的优势，在这些配置中，连续电力可用性具有很高的实际重要性。在组装独立电源系统时，每增加一条电缆和单独的设备都会产生潜在的弱点，因此在规划阶段需要仔细考虑整合的硬件架构。
1. 了解组合逆变器充电器单元的基本原理
组合逆变器充电器在基于存储的电力生态系统中发挥两个主要作用。首先，它采用铅酸或锂电池组中存储的直流电，并将其转换为符合标准家用电气设备规格的交流电。其次，只要可以使用外部交流电源，板载充电器电路就会从电网或发电机电源获取电力，以自动为连接的电池组充电。这种双角色设计无需用户在独立充电器硬件和逆变器模块之间手动切换。
- 电池供电逆变和市电驱动充电工作流程之间的无缝切换
- 统一的 LCD 面板可可视化关键运行时指标，包括电压和瓦数读数
- 集成交流断路器内置于主交流输入路径中，以确保辅助电路安全
- 专用 USB-A 和 Type-C 端口提供便捷的低压直接设备充电
物理尺寸和重量对于安装人员来说具有重要意义。该装置尺寸为 489×252×118 毫米，重 8.8 公斤，使得固定式和移动式外壳均可进行壁挂式部署。集成到金属外壳上的安装支架简化了在固体表面上的牢固紧固，无论用户是在公用衣柜、车辆车厢还是室外遮蔽柜内配置硬件。通风格栅周围必须始终保持适当的间隙；气流受阻将触发热保护并限制重工作负载下的可用输出能力。
2. 输出波形质量和实际负载兼容性
与修正正弦波替代品相比，纯正弦波输出是最重要的区别之一。总谐波失真保持在百分之五以下，复制了公用事业干线提供的波形特征。当运行敏感的消费电子产品、感应电机、制冷压缩机和实验室级设备时，这一点非常重要。当输入失真的修正正弦功率信号时，包含电机绕组或复杂内部控制板的设备通常会运行得更热，产生额外的噪音或缩短使用寿命。
额定连续输出达到 3000 瓦，浪涌能力达到 6000 瓦，持续两秒时间间隔。浪涌额定值可处理感应电器开始旋转电机时出现的高浪涌电流。如果没有足够的浪涌余量，每次压缩机、水泵或洗衣机电机尝试启动循环时，逆变器都会触发过载保护。工厂可配置的输出电压选项涵盖 100-120VAC 和 200-240VAC 系列，以及可选的 50Hz 或 60Hz 频率设置，以符合地区电气规范。最低满载转换效率为 89%，而峰值运行效率则高达 92%。更高的效率意味着更少的热量浪费，从而为实际的最终用户负载保留存储的电池容量，而不是电力电子设备内部的热损失。
3000w纯正弦波逆变器带充电器 HK3000PC支持输入直流侧和交流输出电路之间完全电流隔离。完全的输入输出隔离增加了一个重要的安全层，在连接的电池电路内部出现接地故障或接线错误时限制故障传播。这种隔离功能受到专业安装人员的高度赞扬，他们为电气安全风险较高的场所构建系统，例如海洋环境和移动车辆应用，其中凝结和振动会增加意外短路事件的可能性。
| 性能参数 | 规格值 |
|---|---|
| 连续交流输出功率 | 3000W±5% |
| 浪涌峰值功率持续时间 | 6000W 2秒 |
| 总谐波失真 | 低于5% |
| 满载最低效率 | 89% |
| 最大整体效率 | 高达92% |
3. 集成充电系统和三级电池管理
内部AC-DC充电器遵循经典的三阶段充电逻辑：大容量恒流阶段、吸收恒压阶段和浮充维持阶段。这种完善的充电配置优化了铅酸电池化学物质的充电周期。在批量阶段，充电器提供最大允许电流以快速升高电池电压。一旦达到目标吸收电压阈值，单元就会过渡到吸收阶段，保持稳定的电压，同时充电电流自然减小。当电流降至额定充电幅度的大约百分之十时，硬件进入浮动阶段，施加较低的维持电压来抵消自放电，而不会对电池板过度充电。
功率因数校正在最大充电负载下达到大于 0.95 的值。强大的功率因数性能可减少交流电源的无功功率消耗，从而对便携式发电机或有限容量的电网插座提出更温和的要求。交流输入可接受宽范围电源电压；对于 230VAC 型号，工作交流输入范围为 180VAC 至 260VAC。宽输入容差意味着即使发电机输出漂移超出理想标称值，充电器也可以保持运行，这种情况在波动负载条件下运行的便携式发电机硬件上经常发生。
最大充电电流根据直流输入电压的不同而不同。 12 伏直流型号支持高达 40 安培的充电输出，而 24 伏直流型号则提供高达 20 安培的充电输出。系统设计人员应将充电器最大电流与电池制造商发布的推荐充电速率相匹配。充电电流过高会加速电池退化；相反，充电电流过小会不必要地延长充电时间。电池组容量与充电器功能的仔细搭配可确保最佳的长期电池循环寿命性能。
4. 动力转换期间的 ATS 传输性能和系统连续性
内置自动转换开关 (ATS) 可处理电池供电的交流电源和传入的外部市电电源之间的切换。传输时间低于 16 毫秒。大多数常见的家用电器都可以承受这种程度的短暂中断，而无需完全关闭电源。这一特性为许多连接的负载提供了接近 UPS 级的连续性。用户应记住，如果零毫秒传输成为绝对的操作要求，某些高度敏感的工业计算硬件可能仍然需要额外的上游真正在线UPS装置。
内部继电器硬件处理物理电路交换任务。不同产品型号的继电器额定值有所不同：110VAC 配置采用额定电流为 30 安培的继电器，230VAC 型号则采用额定电流为 16 安培的继电器。集成在电源输入侧的交流断路器为输入交流馈电提供过流断开保护，补充了继电器的安全性。当主电源在断电事件后恢复时，ATS 逻辑会自动将负载路由到外部交流电源，同时激活内部充电器电路以补充电池能量储备。这种不干涉行为使硬件非常适合无人值守的远程安装，在这种情况下，操作员无法快速响应电网恢复事件。
5. 内置保护层，确保长期运行可靠性
强大的多层保护套件可保护逆变器充电器硬件本身以及连接的电池和负载设备。直流输入侧保护包括通过内部保险丝、低压切断和过压关断条件实现的反极性防御。连接大规格电池电缆时，反极性保护可防止安装人员接线错误。如果没有这样的保护措施，反接的电池端子可能会瞬间永久损坏电力转换电子设备。
在交流输出侧，该装置对短路发生、持续过载情况和内部过热事件做出响应。每当内部温度超过安全操作上限时，热保护就会触发关闭程序，以防止永久性组件损坏。温度和负载调节冷却风扇可动态调节转速。只有在工作量大或内部温度高的情况下，风扇才会转得更快；在轻负载条件下，风扇噪音保持在最低限度，这对于室内住宅或客舱安装来说是一个重要的好处，因为声学舒适度对居住者很重要。
每个保护条件都会通过前面板 LCD 显示屏触发可见的反馈信号，无需打开设备外壳即可进行故障排除。能够直接从本地屏幕读取故障代码，加快了为远程电力站点提供服务的现场技术人员的诊断工作。3000w纯正弦波逆变器带充电器 HK3000PC将许多不同的保护响应整合到单个单元内，从而无需在电源系统架构周围堆叠许多单独的外部保护模块。
6. 硬件通信端口和远程监控可能性
带有 RJ-11 型物理连接器的 RS-485 通信端口可实现远程监控功能。用户可以选择连接一个远离主逆变器充电器底盘的外部远程 LCD 控制面板。事实证明，这对于主电源硬件位于地下室储藏室或公用柜内的安装非常方便，而操作员希望从生活区空间观察状态读数。以太网连接作为更高级监控设置的可选升级而存在。
通过 RS-485 总线，主机监控系统可以提取实时数据集，包括电池电压、输出功率、操作模式标志和活动故障指示器。对于构建更大的微电网部署的系统集成商来说，这开辟了将硬件集成到更高级别站点监控平台的途径。请记住，RS-485 接线实践应遵守长距离差分信号传输的行业准则；正确的电缆选择和接地有助于避免附近高电流电源线的电噪声导致数据损坏。
7、适宜的使用环境及机械安装注意事项
满载额定环境温度范围从零摄氏度到+四十摄氏度。当周围温度升至六十摄氏度时，硬件会自动将可用输出容量降低至标称额定功率的 70%。非运行期间的存储温度范围为 0 到 70 摄氏度。在非冷凝环境条件下，耐湿性最高可达到百分之九十三的相对湿度。冷凝是一个主要的风险因素；结露的地方必须确保足够的通风，以保持内部电路板干燥。
安装方向必须遵循制造商的机械图纸。在风扇通风口附近保持足够的间隙，以便热废气可以自由逸出。避免将设备密封在没有专用排气通风的全封闭小机柜内，因为滞留的热量会导致热降额和频繁的保护性关闭事件。选择电池电缆规格时，请始终考虑与 3000 瓦功率水平相关的高直流侧电流大小；尺寸过小的电缆会产生过大的电阻压降，并在布线过程中产生危险的过热点。
8. 常见技术问题
是的。交流输入电路将接受适当尺寸的便携式发电机的输出。将发电机输出电压保持在公布的交流输入工作范围内。注意发电机浪涌能力；发电机的连续额定功率应轻松超过最大充电量加上同时施加到发电机端子上的辅助交流负载消耗。质量差的发电机输出和极端的电压波动可能会触发内部保护响应。
原生三阶段大量吸收浮充电曲线最初是为富液式、AGM 和凝胶型铅酸电池组设计的。部署锂离子电池组件时，用户必须验证电池管理系统与充电器电压设定点的兼容性。一些锂电池组需要修改充电配置文件；在这种情况下，可能需要外部专用电池充电器硬件。
尽管设备内部存在内部反极性保险丝，但行业最佳实践强烈建议将高电流额定保险丝直接安装在距电池端子较短的物理距离内的正极电池导体上。该外部保险丝可在逆变器充电器外壳外部发生灾难性短路事件时保护电池布线本身。
电流隔离在电池直流电路和交流输出电路之间形成电气隔离。这可以抑制接地故障事件期间跨域的故障电流流动，提高移动和海上安装的安全性，并减少电池组和连接的交流侧设备之间的某些类别的电噪声耦合。
9. 系统集成商的最终想法
一体化逆变器充电器硬件通过将逆变、电池充电、自动转换开关和多种保护功能整合到单个机箱中，简化了许多离网和备用电源系统的构建。在评估电源转换硬件时，不要仅仅关注连续的瓦特率数据；花时间评估浪涌处理能力、波形纯度、内置保护功能完整性、转换开关时序和可用的监控接口。这些规范中的每一个都影响着现实世界系统的日常可靠性。
每个电力系统项目都从彻底的负载审核开始。在选择电池组和逆变器充电器组合之前，记录预计运行的每个设备的瓦数消耗，记录具有大启动浪涌电流的感性负载，并定义可接受的电池放电深度限制。深思熟虑的预先规划可防止硬件安装完成后出现操作障碍。3000w纯正弦波逆变器带充电器 HK3000PC非常适合需要 3000 瓦连续输出的项目，同时需要集成充电功能，而无需组装独立电源系统组件的拼凑集合。
对于该硬件背后的专业级制造背景，您可以探索由宁波科迅新能源有限公司.工程文档、尺寸图和完整的规格表为准备系统设计的技术评估人员提供了进一步的深度。
